Характеристики
Выходные характеристики ИБП
Перегрузочная способность
<105% - длительно; <110% - 60 мин; 110 - 125% - 10мин; >125 - 150% - 1мин; >150% - 200 мс
Рабочие условия
Уровень шума
<65 дБ 1 м
Силовой модуль
20 кВА – 24 кг, 25 кВА - 24,5 кг
КПД
96% в режиме двойного преобразования, 99% в режиме ECO
Крест-фактор
3:1
Защита
Плавкие вставки (опционально)
Коэффициент мощности
1
Коммуникационные порты
RS232/RS485/Modbus/SNMP (опционально)/сухие контакты (опционально)
Номинальная мощность
200 кВА
Мощность силового модуля
20 кВА/25 кВА
Максимальное количество модулей в ИБП
10+2
Метод подключения
3Ф+N+PE
Номинальное напряжение
380/400/415 В AC (линейное)
Номинальная частота
50/60 Гц
Допустимый диапазон напряжений
по умолчанию: -20% - +15%; настраивается: +10%, +15%, +20%, +25%; -10%, -15%, -20%, -30%, -40%
Допустимый диапазон частоты
настраивается ±1 Гц, ±3 Гц, ±5 Гц
Коэффициент несинусоидальности тока (THDi)
<3% (линейная нагрузка); <5% (нелинейная нагрузка)
Напряжение шины постоянного тока
±192 В DC (360–528 В DC)
Количество 12 В блоков АКБ
по умолчанию 32 шт., выбирается 30 - 44 шт.
Стабилизация напряжения
<±1.0%@ симметричная нагрузка; <±5.0%@ несимметричная нагрузка
Стабилизация частоты
50/60 Гц ±0.01%
Коэффициент несинусоидальности напряжения (THDu)
<2% (полная линейная нагрузка), <4% (нелинейная нагрузка)
Угол сдвига фаз
120° ±1°
Экран
ЖК-экран + СД-индикация
Исполнение по IP
IP20
Рабочая температура и влажность
0 – 40 С; 0-95% без конденсата
Высота
<1000 м без дерейтинга, >1000 м - дерейтинг 1% на каждые 100 м

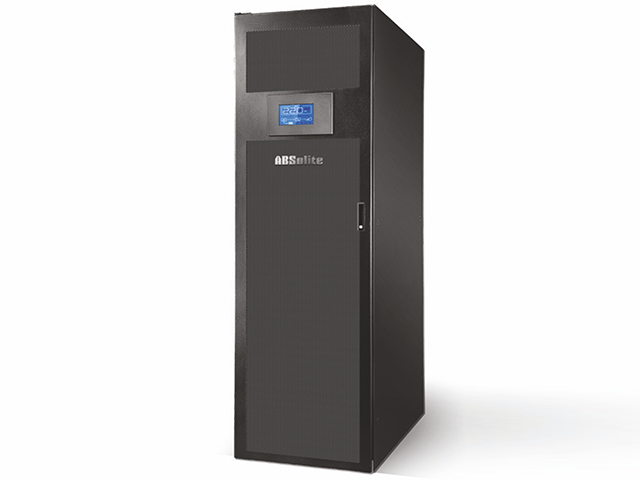

Шкаф ИБП (ШхГхВ)
600х1010х2000
Шкаф ИБП (без силовых модулей)
265
Подключение кабелей
сверху или снизу
Стандарты
IEC62040-1-1; IEC62040-2; IEC62040-3
Опции
Пылезащитныйфильт, УЗИП, кабель LBS, кабель параллельной работы, датчик температуры и влажности
Силовой модуль (ШхГхВ)
440х690х86(2U)
